1 產品概述
JCY-BTG不透光煙度計（以下簡稱煙度計），是用于檢測壓燃式(柴油)發動機排氣(排煙)中可見污染物的便攜式智能檢測儀。采用先進的測量技術及國外先進的測量部件，適合于環境保護部門、機動車檢測站、汽車制造廠、汽車修理廠等單位使用。
2 采用標準
GB 3847-2018《柴油車污染物排放限值及測量方法(自由加速法及加載減速法)》
GB 36886-2018《非道路柴油移動機械排氣煙度限制及測量方法》
JJG 976-2010《透射式煙度計檢定規程》
3 主要特點
3.1 采用“空氣氣幕”保護技術，避免光學系統污染；
3.2 檢測室恒溫控制，防止排氣中水分冷凝，影響結果；
3.3 具有油溫測量功能；
3.4 具有實時測量和自由加速測量功能；
3.5 采用WiFi無線通信技術，通過APP連接儀器進行操作，實現儀器和顯示互相獨立；
3.6 選配藍牙打印機，可進行數據打印；
3.7 WiFi采用BluFi安全配網協議，配網快捷、成功率高；
3.8 預留RS485或RS232接口與外部設備進行通信；
4 技術指標
儀器的主要技術指標見表1所示。
表1 儀器主要技術指標
|
主要參數
|
參數范圍
|
分辨率
|
準確度
|
|
吸收比(N)
|
(0~99.9)%
|
0.1 %
|
優于±2.0%
|
|
光吸收系數（K）
|
(0~16.08)m-1
|
0.01m-1
|
優于±0.05 m-1
|
|
油溫
|
(-20-200)℃
|
1℃
|
優于±3℃
|
|
煙氣溫度
|
(0-150)℃
|
1℃
|
優于±3℃
|
|
大氣壓
|
(60~120)kPa
|
0.1kPa
|
優于±0.5kPa
|
|
環境溫度
|
(-40~85)℃
|
0.1℃
|
優于±2℃
|
|
光通道有效長度
|
215mm
|
|
光通道等效長度
|
430mm
|
|
工作溫度
|
(-5~40)℃
|
|
工作濕度
|
(0-95)%無凝結
|
|
儀器噪聲
|
<50dB
|
|
主機重量
|
約4.0kg
|
|
主機尺寸
|
460×170×220(mm)
|
|
電池工作時間
|
≥4小時
|
|
鋰電池
|
14.8V 10AH
|
|
工作電源
|
24V 6A電源適配器
|
|
功耗
|
電池供電≤40W
外部供電≤160W
|
5 工作原理
煙度計是將一定光通量的入射光通過一段特定長度的被測煙柱，用光接收器上所接收到的透射光強弱來評定排放可見污染物的程度。
6 工作條件
（1）工作電源：DC24V 6A；
（2）環境濕度：(0～95)%RH無凝結；
（3）大氣壓力：(60～120)kPa；
（4）電源接地線應良好接地；
（5）野外工作時，應有防雨、雪、塵以及日光曝曬等侵襲的措施。

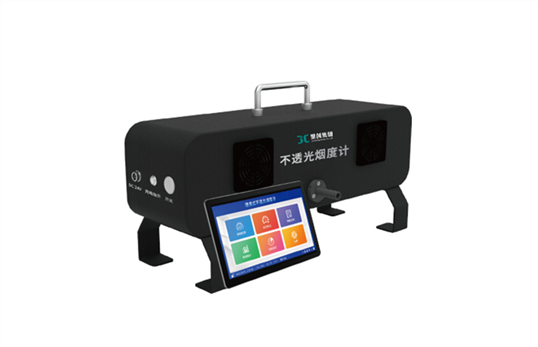

7 整機結構
產品內容符合國家相關標準要求，因產品更新或有圖片與實機不符，請以實機為準,本內容僅供參考。
如有獨特需求或咨詢產品詳細技術參數，請致電：13061293575
